Corte a água: entenda os benefícios da tecnologia que não gera zona termicamente afetada

A peça saiu do corte com as dimensões certas. Mas na inspeção de recebimento, o cliente apontou variação de dureza na borda. O material havia sido aquecido durante o processo de corte e a zona termicamente afetada alterou as propriedades mecânicas justamente na região mais crítica da peça. O fornecedor usou laser. O projeto exigia corte a frio. E ninguém comunicou essa diferença antes de o lote inteiro ser fabricado.

Esse tipo de problema acontece quando o processo de corte é escolhido por disponibilidade ou custo, sem levar em conta o comportamento do material sob aquecimento localizado. Para a maioria dos projetos em aço carbono comum, isso não é um problema. Para aços temperados, ligas especiais, materiais compósitos ou qualquer aplicação onde a microestrutura da borda cortada importa, a zona termicamente afetada é um fator de rejeição.

O corte a água resolve exatamente esse problema. E quem trabalha com projetos de engenharia em setores exigentes precisa entender quando essa tecnologia não é uma opção entre outras, mas a única que atende a especificação.

O mercado industrial brasileiro tem aumentado o uso de aços avançados e ligas especiais em projetos que antes usavam materiais mais simples. Essa tendência vem dos setores automotivo, aeroespacial e de energia, que exigem relação resistência-peso cada vez mais alta dos componentes. Com materiais mais sofisticados, as exigências sobre o processo de corte também sobem. E a zona termicamente afetada, que era um detalhe ignorado em projetos de aço carbono comum, vira uma variável crítica de engenharia quando o material não pode ser aquecido.

O que é a zona termicamente afetada e por que ela importa

Todo processo de corte que usa calor para separar o material, seja laser, plasma ou oxicorte, gera uma região ao redor do corte onde a temperatura sobe acima do ponto crítico do material. Essa região é chamada de zona termicamente afetada, ou ZTA. Nela, a microestrutura do aço é alterada pelo ciclo térmico: o material aquece rapidamente e resfria em velocidade controlada pelo ambiente, sem nenhum tratamento térmico programado.

O resultado varia conforme o material. Em aços carbono comuns, a ZTA pode gerar um aumento localizado de dureza por têmpera superficial, fragilidade por crescimento de grão ou tensões residuais que afetam o comportamento da peça sob carga. Em aços de alta resistência previamente tratados, a ZTA pode reverter parcialmente o tratamento térmico original, reduzindo a resistência mecânica justamente na região do corte. Em ligas de alumínio ou titânio, os efeitos são diferentes, mas igualmente indesejados em aplicações críticas.

Para peças que vão operar sob carga cíclica, impacto ou temperatura, a ZTA é um ponto de fragilidade potencial. Para peças que precisam manter propriedades mecânicas uniformes em toda a seção transversal, a ZTA é uma não conformidade. E para projetos do setor aeroespacial, onde a rastreabilidade e a integridade de cada componente são auditadas, uma borda com ZTA pode reprovar o lote inteiro.

O tamanho da ZTA varia conforme o processo e os parâmetros de operação. No corte a laser, dependendo da potência e da velocidade de avanço, a ZTA pode variar de 0,1 mm a mais de 0,5 mm de largura. No plasma, esse valor pode superar 2 mm. Para aços de alta resistência onde cada décimo de milímetro importa, essa margem não é aceitável. E o problema é que a ZTA não é visível a olho nu: ela só aparece em análise metalográfica ou ensaio de dureza.

Como o corte a água elimina esse problema

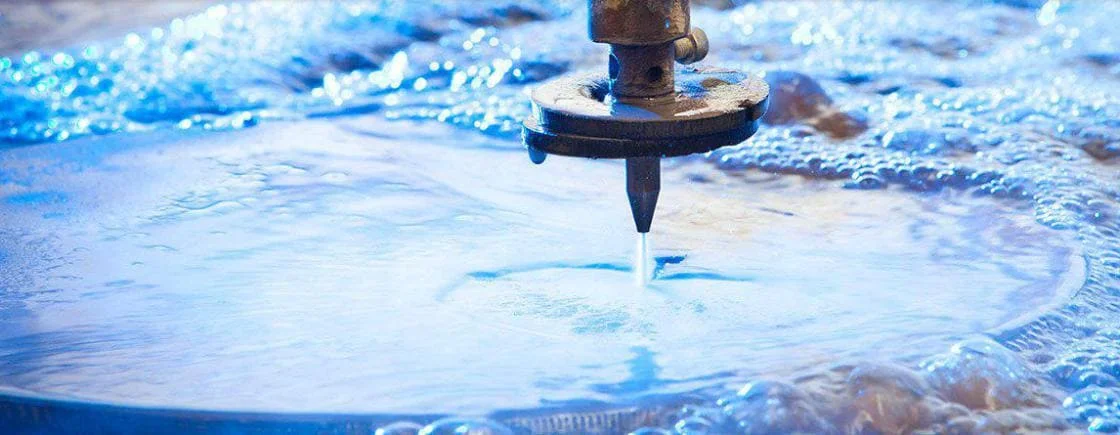

O jato d’água abrasivo usa uma mistura de água pressurizada e partículas abrasivas, geralmente granada, para cortar o material por erosão mecânica. Não há geração de calor significativa no processo. A temperatura na região do corte permanece próxima da temperatura ambiente durante toda a operação. Sem calor, não há ZTA. Sem ZTA, as propriedades mecânicas do material são preservadas integralmente na borda cortada.

Essa característica faz do corte a água o único processo capaz de atender projetos onde a especificação proíbe alteração microestrutural na região do corte. Aços temperados e revenidos, aços inoxidáveis duplex, ligas de titânio para aplicações aeronáuticas e materiais compósitos são exemplos de materiais que se beneficiam diretamente da ausência de aquecimento durante o corte.

Além da preservação das propriedades mecânicas, o jato d’água não gera rebarbas significativas na borda cortada. O acabamento superficial é adequado para a maioria das aplicações sem necessidade de operação adicional de rebarbação. Em materiais com espessura elevada, onde processos térmicos tendem a perder precisão nas bordas inferiores do corte, o jato d’água mantém a qualidade da borda de forma mais uniforme ao longo de toda a espessura.

Há também o fator da tensão residual. Processos térmicos introduzem tensões residuais na região do corte como consequência do ciclo rápido de aquecimento e resfriamento. Essas tensões podem causar distorção dimensional em peças finas ou de geometria complexa, especialmente após alívio de tensões posterior. O corte a água, por ser um processo mecânico sem geração de calor, não introduz tensões residuais térmicas na peça. O resultado é uma peça mais estável dimensionalmente e com menor risco de distorção ao longo do tempo.

Materiais e espessuras: onde o jato d’água se destaca

Uma das vantagens menos discutidas do corte a água é a versatilidade de materiais que ele consegue processar. O laser tem limitações com chapas muito espessas e com certos materiais reflexivos. A guilhotina só corta em linha reta. O plasma gera ZTA considerável. O jato d’água corta aço, alumínio, titânio, cobre, borracha, vidro, cerâmica, granito e materiais compósitos com o mesmo equipamento, apenas ajustando a pressão e a granulometria do abrasivo.

Para projetos que combinam diferentes materiais no mesmo conjunto, ou que trabalham com materiais que outros processos têm dificuldade de cortar, o jato d’água oferece uma solução única. E para chapas de aço com espessura acima de 50 mm, onde o laser começa a perder qualidade de borda e o plasma gera ZTA muito larga, o jato d’água mantém a precisão dimensional e o acabamento de borda em níveis que os processos térmicos não conseguem replicar nessa faixa de espessura.

A velocidade de corte do jato d’água é menor do que a do laser em chapas finas. Para chapas de até 6 mm em aço carbono, o laser é mais produtivo. O ponto de cruzamento, onde o jato d’água passa a ser mais vantajoso, depende do material e da espessura, mas em geral está entre 10 mm e 20 mm para aço. Acima dessa faixa, ou em materiais especiais, o jato d’água não é só competitivo em custo: é frequentemente o único processo que entrega o resultado exigido.

Para projetos que combinam peças em materiais diferentes dentro do mesmo conjunto, a versatilidade do jato d’água elimina a necessidade de contratar fornecedores distintos para cada material. O mesmo equipamento que corta chapa de aço inox de 25 mm processa titânio de 10 mm e alumínio de 40 mm com ajuste de parâmetros, sem troca de ferramental. Em projetos de protótipo ou de lotes mistos, esse nível de flexibilidade reduz o lead time e simplifica a gestão de fornecimento.

Aplicações nos setores que mais exigem o corte a frio

O setor aeroespacial é o cliente mais exigente do corte a água. Componentes estruturais de aeronaves precisam manter propriedades mecânicas rigorosas em toda a seção. Ligas de titânio e alumínio de alta resistência usadas na fabricação de estruturas e componentes internos não toleram aquecimento localizado. O corte a água é especificado diretamente nos projetos de engenharia dessas peças, não como preferência do fabricante, mas como requisito da norma.

No setor automotivo, peças em aço de alta resistência para estruturas de segurança do veículo, como reforços de coluna e componentes de sistemas de proteção contra impacto, são candidatas ao corte a água quando a especificação proíbe alteração das propriedades na borda. A crescente adoção de aços avançados de alta resistência nas estruturas de carroceria torna essa exigência cada vez mais frequente.

No setor de energia, componentes de turbinas e equipamentos que operam em condições severas de temperatura e pressão precisam de chapas com propriedades mecânicas controladas em toda a seção. Uma ZTA na borda de uma chapa que vai ser soldada a um componente de vaso de pressão é um ponto de atenção no processo de inspeção. Projetos que passam por qualificação de soldagem ou por inspeção de ensaio não destrutivo se beneficiam de bordas sem ZTA que chegam ao processo de soldagem sem variações microestruturais indesejadas.

Para a fabricação de equipamentos industriais, como trocadores de calor, vasos de pressão e estruturas que operam sob temperatura e pressão, o corte a água garante que as bordas das chapas que vão ser soldadas não chegam ao processo de soldagem com tensões residuais ou microestrutura alterada pelo corte. Isso melhora a qualidade da junta soldada e reduz o risco de falha na região da solda.

O projeto de Henrique: quando o processo certo evitou um recall

Henrique, engenheiro de materiais de uma empresa fornecedora de componentes para o setor aeroespacial em São José dos Campos, tinha um projeto de suporte estrutural em liga de titânio Ti-6Al-4V. A especificação do cliente exigia ausência de ZTA na borda cortada, com dureza uniforme em toda a seção transversal verificada por microdureza Vickers em três pontos ao longo da espessura.

Na primeira tentativa, o subcontratado usou laser de fibra, que entregou geometria dentro da tolerância mas apresentou aumento de dureza de 12% na borda, identificado na inspeção com o microdurômetro. O lote foi rejeitado. A reposição com corte a água, realizada por um fornecedor com essa tecnologia disponível, entregou dureza uniforme em toda a seção, dentro do especificado, com laudo de inspeção dimensional e de dureza incluído na documentação do lote.

O custo da reposição foi 40% maior do que teria sido se o processo correto tivesse sido especificado desde o início. Mas o custo de um recall de componente aeronáutico, com toda a cadeia de rastreabilidade e análise de impacto envolvida, seria ordens de magnitude maior. A escolha do processo de corte não foi um detalhe de produção. Foi uma decisão que protegeu o projeto inteiro.

Quando incluir o corte a água na especificação do seu projeto

A regra prática é simples: se o material passou por tratamento térmico e as propriedades mecânicas resultantes precisam ser preservadas na borda do corte, especifique corte a água. Se o material não tolera aquecimento localizado, como certos compósitos e ligas não ferrosas, especifique corte a água. Se o projeto vai para auditoria de cliente com exigência de ausência de ZTA documentada, especifique corte a água.

Para os demais casos, onde o material é aço carbono comum sem tratamento térmico especial e a especificação não proíbe ZTA, o laser ou a guilhotina podem ser mais eficientes em custo e prazo. A escolha correta não é sempre o processo mais sofisticado. É o processo que atende a especificação com o melhor equilíbrio de custo, prazo e qualidade.

Uma empresa que opera as cinco tecnologias principais de corte de chapa, com equipe técnica capaz de recomendar o processo correto para cada material e aplicação, consegue garantir que o projeto não vai ser direcionado para o processo disponível, mas para o processo adequado. Essa distinção, aparentemente sutil, é o que separa um resultado técnico correto de um resultado apenas aproximado.

Se você tem um projeto com material sensível ao calor ou especificação que exige corte a frio, entre em contato com a Mikro Stamp. Nossa equipe analisa o seu projeto, indica o processo mais adequado e apresenta uma proposta com prazo e qualidade certificada.
